Продам щековую дробилку Haahjem CTC 1208 SD с аукциона

CE-merket: Ja
Karosseritype: Fastspent ramme
Hyttetype: Åpent
Effekt: 450
Tilleggshydraulikk: Nei
Samsvarserklæring: Nei
Vedlikeholdsavtale: Nei
lengde:
bredde:

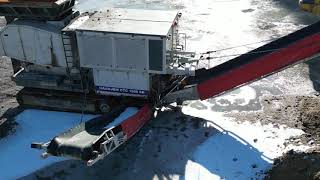

2021 Haahjem CTC 1208 SD Beltegående knuseverk
Funksjonsbeskrivelse
Grovknuseverket CTC 1208 SD er en selvgående maskin med egen energiforsyning fra en
Maskinen er modulbasert og består av tippbar matetrakt
kjeftknuser
sikt
båndtransportører
rammeverk og driv- og styreenhet
Grovknuseverket betjenes via fjernstyring og mates fra gravemaskin til matestasjonen på
maskinen
Denne består av en tippbar matetrakt som fører steinmaterialene til kjefteknuseren for
knusing
Matetrakten er utformet slik at den hindrer inntak steinmateriale større enn inntaksåpningen til knuseren
Ved hjelp av den hydrauliske tippfunksjonen kan operatøren vha
fjernstyringen løfte ut for store steiner for bearbeiding på bakken
Før transport av grovknuseverket med lavhenger
løftes den tippbare matetrakten og
sidetransportøren
og alternativt også hovedtransportøren av maskinen
Hovedmaskinen beltes på lavhenger for transport. Maskinen transporteres og rigges for drift i
motsatt rekkefølge
TIPPBAR INNMATETRAKT
Tippbar ved integrert hydraulikk sylinder og fjernstyrt betjening
Bredde innv. 3,0 meter
Lengde innv. 2,6 meter
Vekt ca. 4,1 tonn
Knuser
Rotasjonsknuser (kjeftknuser)
Type HJ 1208 Nordic / Sandvik CJ412
Inntaksåpning 1200 x 800 (830) mm
Innstillingsområde 75(100) - 250 mm
Lengde fast knuseplate 1,8 m
Vekt
knuser ca. 26,5 tonn
Belteunderstell
Begge beltene er drevet av aksialstempelmotorer. Mellom drivhjul og hydraulmotor er det
bremse som tilkoples når hydraultrykket reduseres
Kjedestørrelse DA7
Hastighet ca.1 km/time
Platebredde 550 mm
Beltelengde c/c 3,8 meter
Horisontalsikt
Vibrasjonsmaskineri HAAHJEM® H13X
Driftsturtall 875-1080 o/min
Sikteflate ca. 4,2 m 2
Lengde
duk 3,30 m
Bredde
duk 1,25 m
Lengde
totalt 4,3 m
Vekt ca. 2.800 kg
Siktet har hel bunn for transport av finfraksjonen. Øvre dekk har sidespenning med hel- eller
todelt sikteduk
foretrukket av typen "press-sveist"
Hoved-båndtransportør
Lengde c/c 8,8 meter
Båndbredde 1100 mm
Stigning ca. 18o (kan varieres)
Det er med ledeskjermer langs gummibåndet i pålastesonen
Båndavskraper utvendig ved drivtrommel og innvendig ved vendetrommel
Sidetransportør fra sikt
Lengde c/c 7,5 meter
Båndbredde 900 mm
Det er med ledeskjermer langs gummibåndet i pålastesonen
Båndavskraper innvendig ved vendetrommel
Båndtransportørene er montert til belteknuseren ved hurtigkoblinger
Driv- og styreenhet
Drivenheten er bygget sammen som en separat modul med hydraulisk- og elektrisk
utrustning. Kraftpakken hviler på stålfundament
festet til knuseverkets hovedramme og
har innebygget tankvolumer til drivstoff og hydraulikkolje
Kraftpakken er festet slik at den forskyves hydraulisk for stramming av
kileremoverføringen til knuseren. Tilkobling og kraftoverføring til knuseren skjer via
selvjusterende hydraulisk clutch
Elektroutrustning har sikringsskap i rustfritt stål
med automatsikringer plassert ved
styrepanel. Styrepanel innholder styring av drivenheter for maskinen
samt
overvåkningspanel for dieselmotor
Maskinen er utrustet med LED strobelys plassert for god belysning rundt maskinen
samt
i sideskap og innvendig i motorpakken
Motorpakken er utstyrt med store adkomstdører og luker på sidene
samt hevbare
toppluker for enkel tilkomst. Daglig ettersyn og servicevedlikehold utføres ”under tak”
Scania Turbodiesel
Scania
DC13
312A
en vannkjølt
4-takts
6-sylindret dieselmotor som er
direkteinnsprøytet med turbolader og intercooler
EU Steg V oppfyllelse via etterbehandling av avgass
Ytelse: ca 331 kW (450 HP) – ved 1800 o/min
Drivstofforbruk
191 g/kWh at 1/1
Betjening
fjernstyring
Grovknuseverket er utstyrt med en omfattende fjernstyring for betjening av
belteunderstell
start/stopp av produksjon (knuser
sikt
båndtransportører mm.)
sving på
hovedbånd*
løft/tipp av matelomme og knapp for funksjonsstopp
Hydraulikksystemet
Dette omfatter hydraulikkpumpe direkte koplet til dieselmotoren. Denne gir varierende
oljemengde og trykk etter behov ved lastføler (load sensing)
Pumpetrykk etter behov max 320 bar
Oljemengde etter behov max 240 l/min (1800 o/min)
Hydraulikkuttak
med elektrohydrauliske proporsjonalventiler for styring av
1. – Drift av belteunderstell
2. - Transportører og sikt
3. – Hev/tipping av matetrakt
hydraulisk heving/senking* av knuser
4. - Ekstra hydraulikktilkobling av f.eks. drift av båndmagnet
Tankvolumer
Diesel 550 liter
Hydraulikkolje 400 liter
Påfylling av diesel kan skje direkte på tank eller ved hjelp av medfølgende
fyllepumpe (100 l/min) med autostopp
slange med filter og tilbakeslagsventil
montert til maskinen
Autostoppsystem
Dette trår i funksjon ved
For lavt oljetrykk eller for høy kjølevannstemperatur
Hydrauloljemengde under et gitt nedre nivå
Sikkerhetsutrustning
Utførelse med dekkslinger av roterende og bevegelige komponenter
Nødstoppbryter på styrepanel
stoppknapp på fjernstyring og nødstopp snorutløser ved
båndtransportører
Dimensjoner standard maskin (CTC 1208 SD)
Vekter
Transportvekt 49,9 tonn
Vekt av matetrakt 4,1 tonn
Båndtransportører 2,8 tonn
Vekt
totalt ca. 56.8 tonn
Dimensjoner
Lengde ved transport 16,0 m
Høyde i produksjon 4,80 m
Høyde ved transport 3,85 m
Innmatingshøyde 4,30 m
